UTP kablo kullanım alanları nedir?

 UTP Korumasız çift bükümlü (UTP - Unshielded Twisted Pair) kablo olarak Türkçeye çevrilebilir. Günümüzde en çok kullanılan kablo çeşididir. Telefon kablolarına benzer. Bükümlü yapısı sayesinde elektrik sinyallerinin birbirleri üzerindeki etkilerini nötrleştirir.

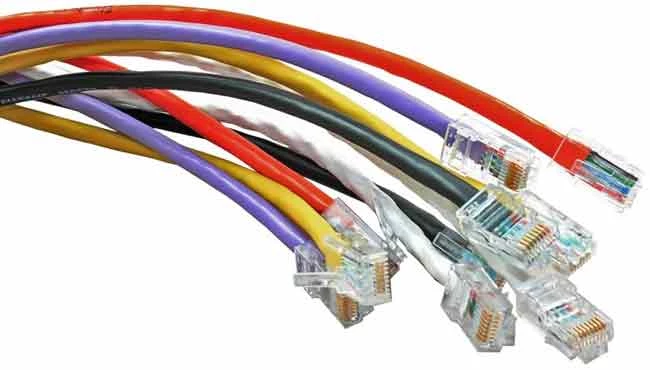

UTP, ARCnet, Token Ring ve Ethernet ağlarında kullanılmaktadır. Çiftler halinde birbirine dolanmış 8 kablo ve bir naylon ipten meydana gelir. Plastik bir kaplaması bulunur. Naylon ip plastik kaplamanın kolayca yırtılmasını sağlamak amacıyla bulunmaktadır. 4 ana renk ve bu renklerin beyaz çizgililerinden oluşur.

UTP kablolar dış görünümleri bakımından birbirlerine çok benzerler. Ancak her UTP kablonun üzerinde hangi kategoride oldukları belirtilir. CAT (category) kategori anlamına gelmektedir. Kablonun kategorisi, o kablonun göstermiş olduğu performansa göre belirlenmiştir. Piyasada şu anda en çok CAT5 kablo kullanılmaktadır. Aşağıdaki kategorilerden farklı olarak CAT7 kategorisi yeni geliştirilmektedir. Bu kablo diğerlerinden farklı olarak RJ-45 değil, yeni bir konnektör kullanacaktır.

UTP Kablo Kategorileri

Kategori Hız Konnektör Kullanım Alanı

• CAT1 - Mic Yalnız ses iletimi
• CAT2 1 Mic Ses ve veri iletimi Telefon
• CAT3 16 RJ-45 Ses ve veri iletimi Telefon – 10BASET
• CAT4 16 RJ-45 Ses ve veri iletimi Token-Ring, 10Base-T
• CAT5 100 RJ-45 Ses ve veri iletimi 100Base-TX, 10Base-T
• CAT5e 100-1000 RJ-45 Ses ve veri iletimi 1000Base-T, 100BaseTX,
• 10Base-T
• CAT6 1000 RJ-45 Ses ve veri iletimi 1000Base-T, 100BaseTX,
• 10Base-T

UTP kablolar kablo yapılarına göre de ikiye ayrılır. Kablo uçları çok damarlı

(stranded) veya tek damarlı (solid) olabilir.

Tek Damarlı Kablo: Kablolardan her biri tek parça bakır telden oluşmuştur. Kablo eğer kurulduktan sonra hareket ettirilmeyecek ise tek damarlı kullanılması uygundur. Çünkü tek damardan oluşan bakır tel kırılmaya yatkındır.

Çok Damarlı Kablo: Kablolardan her biri birden fazla ince telden oluşmuştur.

Kablo eğer sık hareket edebilecek veya kıvrılabilecek bir konuma sahipse çok damarlı kullanılması uygundur. Çok damarlı kablo kullanılacaksa ona uygun RJ-45 konnektör kullanılmalıdır.
